当前位置:首页 » 插装阀系列 » 压力控制阀 » EMXF19-01 溢流阀 Relief valves

    EMXF19-01 溢流阀 Relief valves

    技术参数 Specifications
    1.额定压力(Rated pressure):230bar
    2.额定流量(Rated flow):95L/min
    3.开启率(Cracking Rate) >91%
    4.闭合率(Closing Rate)>85%
    5.补油开启压力(Oil replenishment Cracking Pressure):8.5bar
    6.内泄漏(Internal Leakage)<10ml/min at 172 bar
    7.油液清洁度(Cleaning code):20/18/15(NAS9)
    8.工作温度(Temperature range):-20~+100℃
    9.每转压力变化(Pressure change per turn):54bar
    10.安装扭矩(Installation Torque):50~55Nm
    11.锁紧扭矩(Nut Tightening Torque):23~28Nm

    全国服务热线:18205265888

    工作原理

    DESCRIPTION

    技术参数

    Specifications

    P口压力达到设定压力后,先导阀芯首先被打开,由此产生的压差使得

    主阀芯打开,PT实现溢流。该类型的阀一般具有较高的启闭率,内泄漏

    小,适用于高压力、大流量的液压系统

    When the pressure at "P"reaches the valve setting ,the pilot

    spool starts to open , Next the main spool opening because of

    the pressure drop between inside and outside of main spool,

    Realize overflow from P to T. This type of valve generally has

    high opening and closing rate ,very low internaleakage,Suitable

    for the hydraulic system of high pressure and large flow.

    1.额定压力(Rated pressure):230bar

    2.定流量(Rated flow):95L/min

    3.开启率(Cracking Rate) >91%

    4.闭合(Closing Rate)>85%

    5.补油开启压力(Oil replenishment Cracking Pressure):8.5bar

    6.内泄漏(Internal Leakage)<10ml/min at 172 bar

    7.油液清洁度(Cleaning code):20/18/15(NAS9)

    8.工作温度(Temperature range):-20~+100

    9.每转压力变化(Pressure change per turn):54bar

    10.装扭矩(Installation Torque):50~55Nm

    11.锁紧扭矩(Nut Tightening Torque):23~28Nm

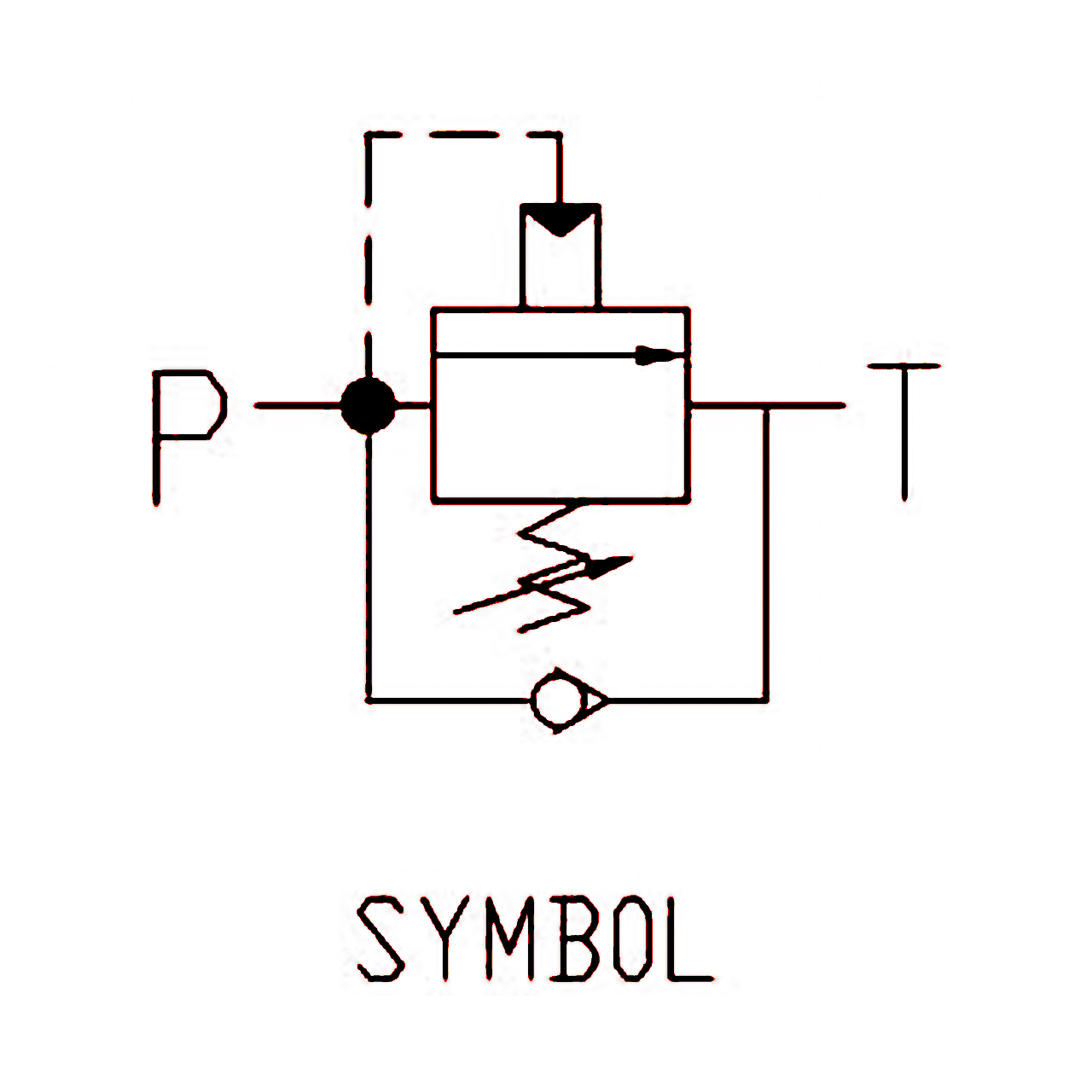

    技能符号

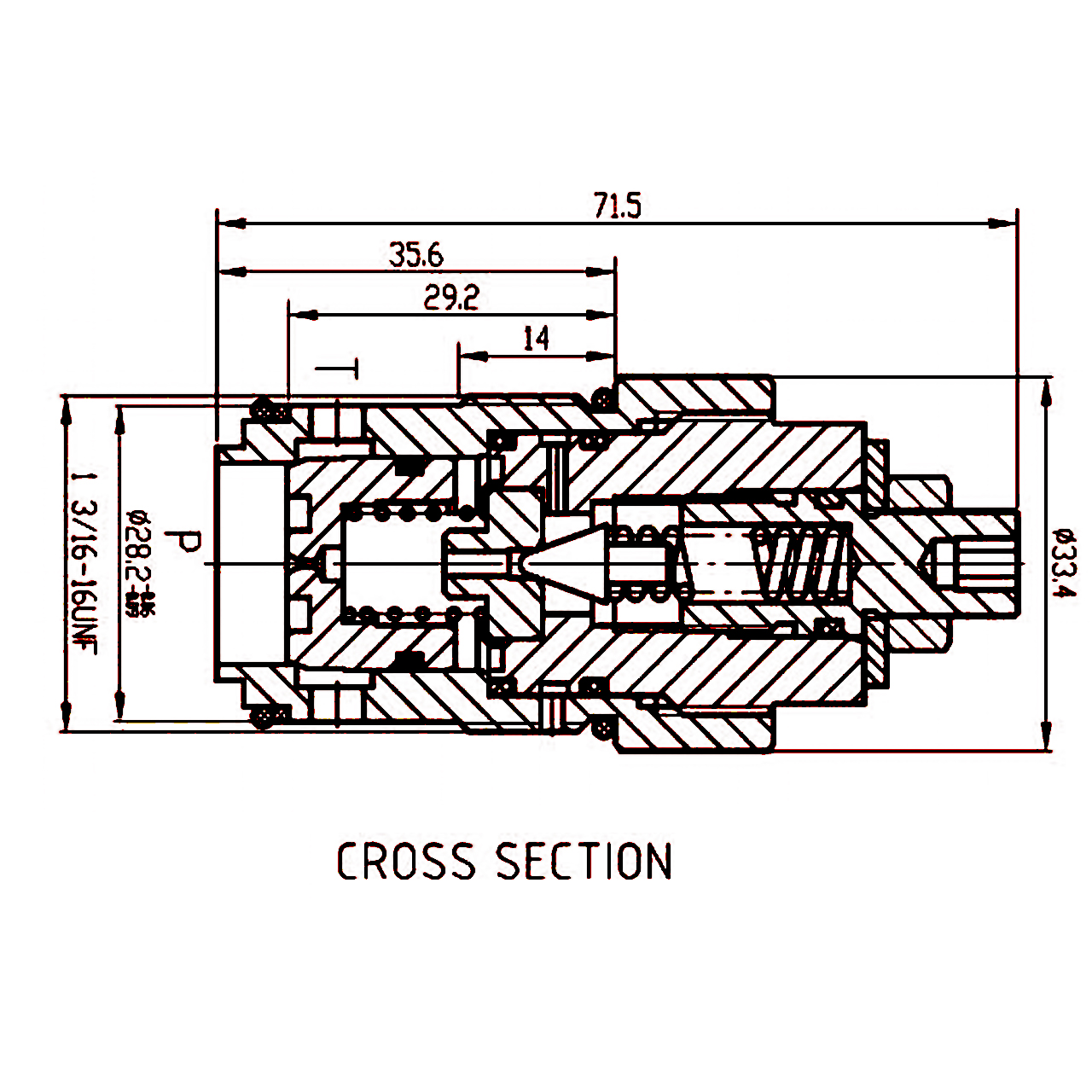

    剖视图
    机能符号  SYMBOL 剖视图 CROSS SECTION

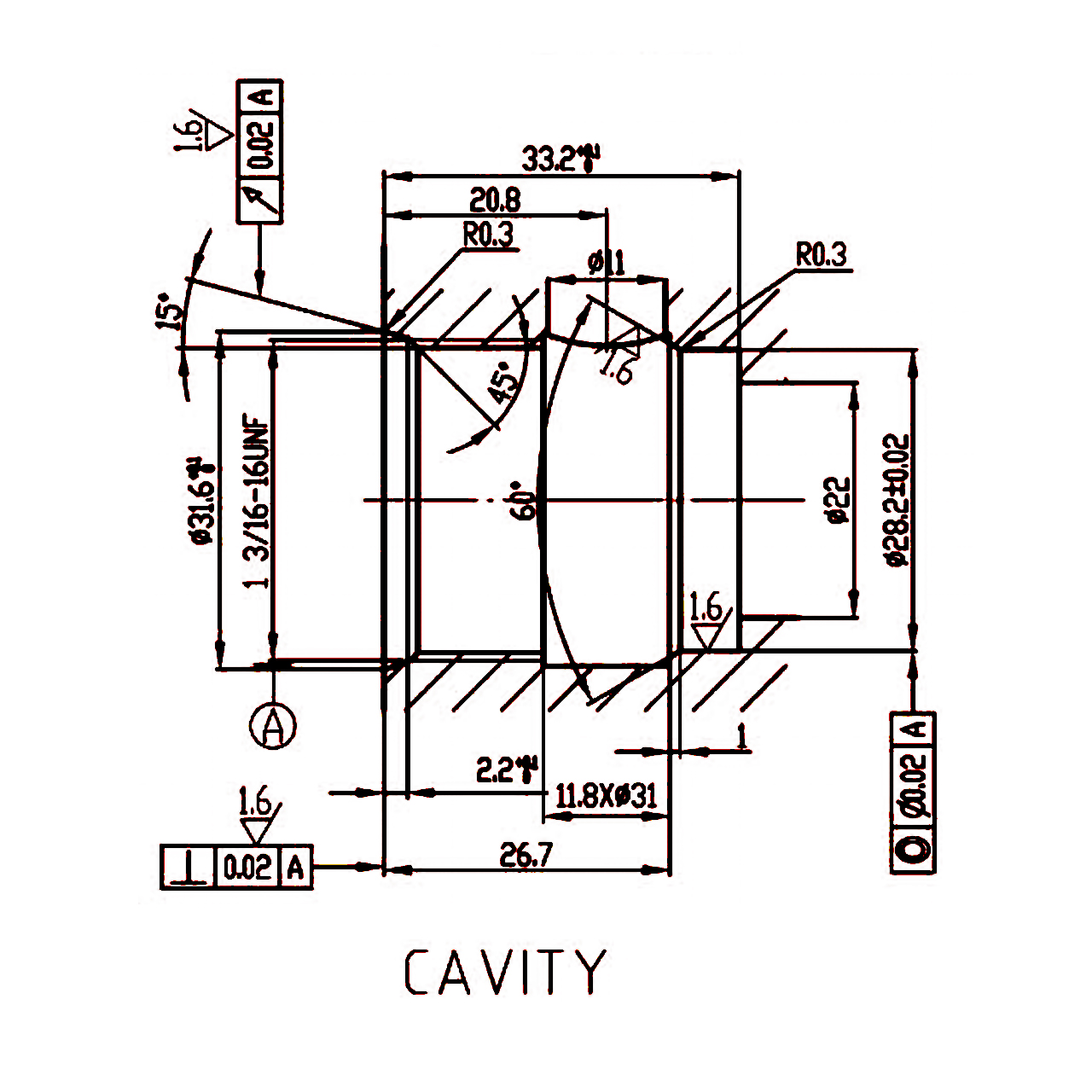

    插孔图

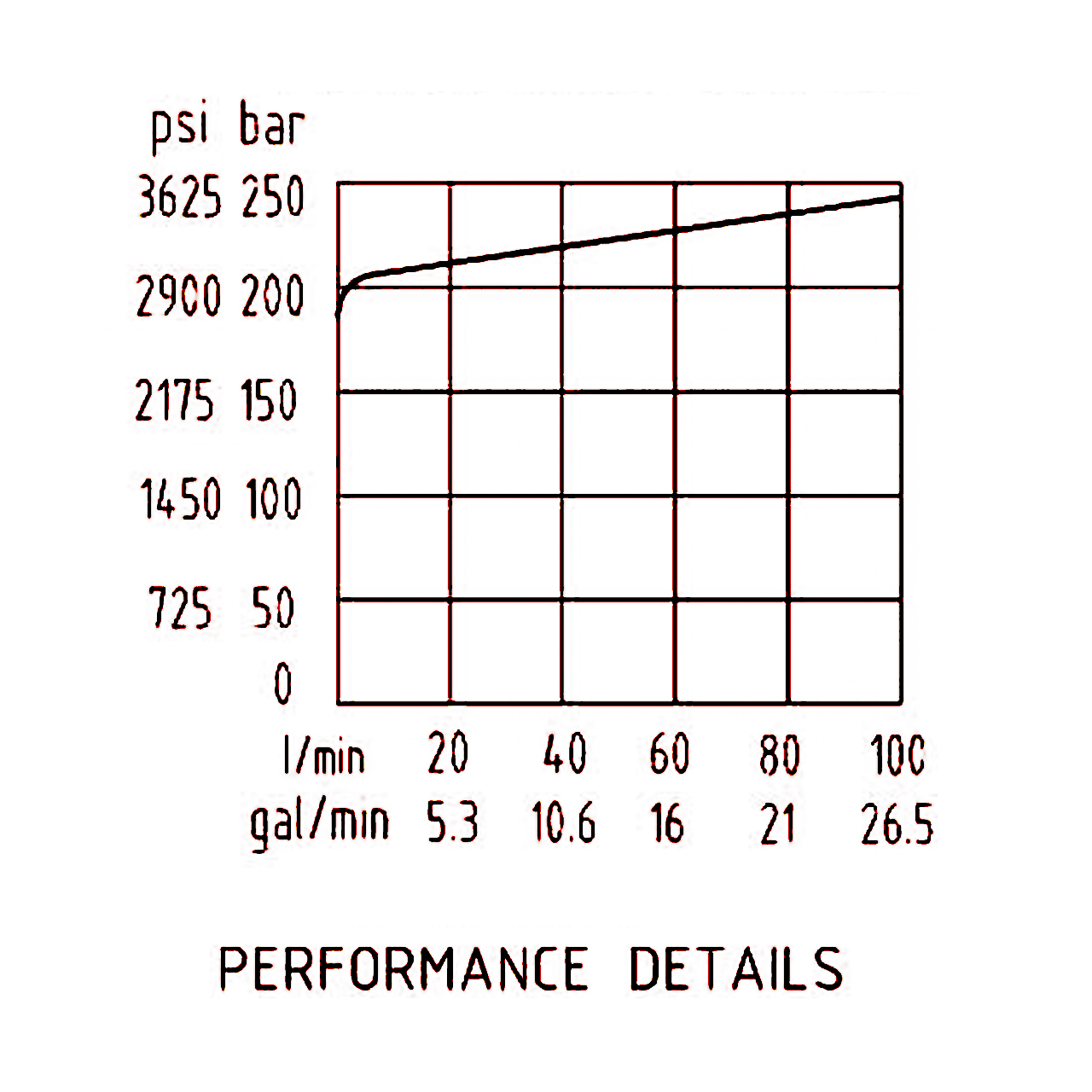

    压力流量曲线
    插孔 CAVITY 压力流量曲线 PERFOPMANCE DETAILS
